Dispečerské řízení na klíč od Volteonu
Povinností každé fotovoltaické elektrárny nad 100 kWp výkonu je vybavit výrobnu řídící jednotkou pro dispečerské řízení. A mj. i to jsme schopni v rámci dodávky FVE na klíč dodat. Nabízíme vlastní řešení, které je realizováno z prověřených a spolehlivých komponent od firmy SIEMENS.
Zajišťujeme softwarové úpravy a nastavení, aby řešení spolupracovalo s nejpoužívanějšími střídači a odpovídalo normám a požadavkům distributorů všetně certifikace na kybernetickou bezpečnost, která je vyžadována od distributorů. Díky tomu zajištujeme napojení jakékoliv výrobny do distribuční sítě ČEZ, EG.D, PRE nebo LDS za atraktivní ceny.
Projekt
Ať se jedná o jednoduchou nebo jakkoli složitou instalaci fotovoltaické elektrárny, vytvoříme vám návrh a také projektovou dokumentaci.
Realizace
Zajistíme výrobu a dodávku potřebných rozvaděčů, včetně potřebného softwaru a harwaru, sestaveného tak, aby splňoval specifické požadavky jednotlivých distributorů.
Oživení
Provedeme oživení dodaného softwaru a hardwaru v místě instalace FVE naším technikem. Otestujeme komunikace se střídači, včetně otestování komunikace s distributorem sítě.
Monitoring
Po uvedení do provozu zajistíme monitoring aktuálního stavu FVE v rámci lokální sítě, včetně zasílání notifikačních zpráv v případě nestandardního stavu nebo v případě poruchy.
Parametry dispečerského řízení od Volteonu
Napojení do distribuční sítě ČEZ, EG.D, PRE nebo LDS
Komunikace s distributorem po protokolu
IEC 60870-5-101 nebo
IEC 60870-5-104.
Certifikát splňující požadavky na kybernetickou bezpečnost.
Získaná data o výrobě zůstávají uložena v logovací jednotce a neodesílají se na cloudové uložiště.

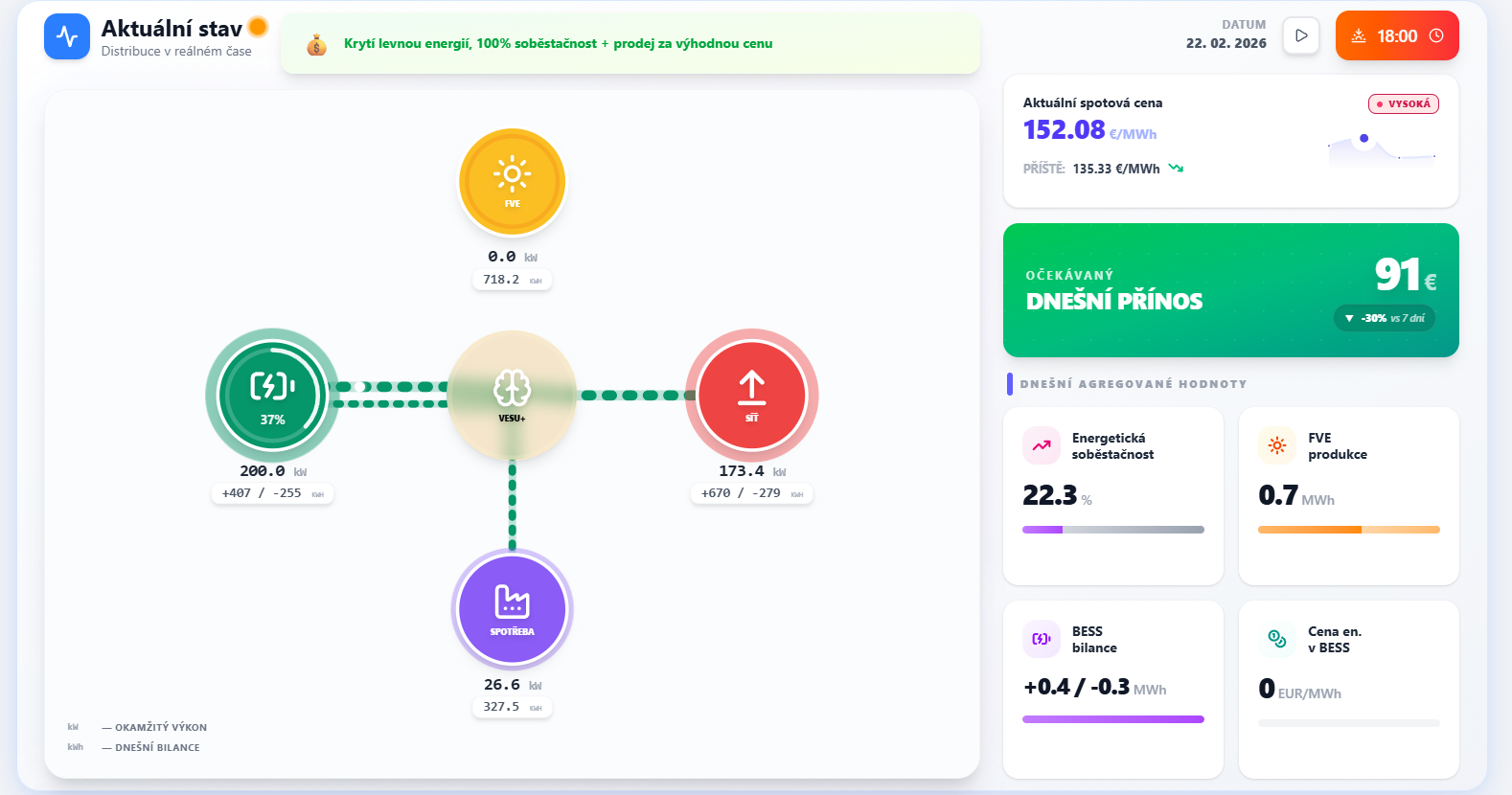

Náhled na aktuální stav FVE
přes webové rozhraní v rámci lokální sítě.
Zasílání notifikačních zprávy
v případě nestandardního stavu nebo v případě poruchy.
Jednoduché řešení (pouze jedna jednotka) nebo řešení složené z hlavní jednotky a slave jednotek umístěných v rozpadových místech.
Komunikace s nejpoužívanějšími střídači na trhu (Solar Edge, Solax, Growatt, Huawei a další).
Rozvaděče dodáváme
dle potřeb instalace a požadavků zákazníka (standardně oceloplechový rozvaděč v krytí IP54 a
RAL7035).
Obsah standardního RTU rozvaděče:
- certifikovaný LTE modem pro SIM kartu daného distributora
- RTU jednotka (SIEMENS), standardně se 14 digitálními vstupy a 10 digitálními výstupy
- analyzátor sítě pro měření elektrických veličin P/Q/U/I v předávacím místě
- záložní napájení důležitých části RTU jednotky, při výpadku napájení 230 V
- měření venkovní teploty, rychlost větru, osvit (pokud je distributorem vyžadováno)
- přepěťovou ochranu s integrovaným vf filtrem a signalizací poruchy
- dokumentace rozvaděče
Obsah standardního SLAVE rozvaděče:
- slave jednotka (SIEMENS), standardně s 8 digitálními vstupy a 6 digitálními výstupy
- analyzátor sítě pro měření elektrických veličin P/Q/U/I, který může zároveň sloužit i jako U/f ochrana v rozpadovém místě
- záložní napájení důležitých části SLAVE jednotky, při výpadku napájení 230 V
- přepěťovou ochranu s integrovaným vf filtrem a signalizací poruchy
- dokumentace rozvaděče
Konkrétní podmínky jsou vždy dány připojovací smlouvou a v některých případech se mohou lišit od obecně definovaných požadavků.
Regulace jalového výkonu!
Zajištění komunikace s kompenzačním zařízením areálu.
V rámci smlouvy o připojení k distribuční síti může být po provozovateli fotovoltaické elektrárny (FVE) požadováno zajištění dodávky jalového výkonu do distribuční soustavy (DS). Naše dispečerské řízení dokáže efektivně komunikovat s kompenzačním zařízením areálu tak, aby požadované množství jalového výkonu bylo do DS dodáno. Tím zajišťujeme plnění veškerých podmínky stanovené ve smlouvě o připojení (SoP).
Nesplnění těchto podmínek může vést k uložení sankcí ze strany provozovateli distribuční soustavy (PDS) nebo dokonce k odpojení objektu od distribuční sítě! Více v našem blogu.
Díky naší technologii a odborné znalosti se těmto rizikům dokážeme vyhnout a našim zákazníkům tak poskytujeme konkurenční výhodu v rámci bezpečného a plynulého provozu jejich FVE!
Nové funkčnosti
Naším cílem je neustále rozvíjet naše řešení, aby vám přinášela co nejvyšší ekonomickou hodnotu. Objevte, jak mohou tyto nové funkčnosti posunout vaši energetiku na další úroveň.
Umíme modernizovat i vaší stávající fotovoltaiku nebo dispečerské řízení o nové funkčnosti.
Regulace přetoků dle záporných spotových cen
Díky většímu množství instalovaných fotovoltaik a vyššímu osvitu jsou záporné spotové ceny častější realitou. Pokud v době záporných cen vyrobenou elektřinu nespotřebujete (např. o víkendech, při odstávkách nebo při nižší výrobě) ani neakumulujete a přetoky prodáváte na spotu, z prodané elektřiny se stává náklad, nikoliv výnos!
Naše nová funkčnost umožňuje regulaci přetoků elektrické energie v reakci na tyto záporné ceny. Technologie automaticky omezí přetoky do sítě, když jsou ceny záporné, čímž se vyhnete dodatečným nákladům a zvýšíte celkovou efektivitu vaší fotovoltaické elektrárny.
Rezervovaný výkon
Naše řešení dokáže zajistit, aby nedošlo k překročení sjednaného maximálního rezervovaného výkonu. To vás chrání před nežádoucími náklady za překročení těchto limitů.
Možnost přenosu naměřených hodnost do nadřazeného systému
Naše řešení umožňuje snadný přenos naměřených dat do nadřazených systémů, jako jsou monitorovací systémy, ERP nebo business intelligence platformy. Ukládáme data o vyrobené a spotřebované elektrické energii i přetocích. Prostřednictvím námi vytvořeného rozhraní mohou tyto systémy přistupovat k datům, stahovat je a dále je zpracovávat dle specifických potřeb vaší firmy. Tím zajišťujeme snadnou integraci a maximální využití dat pro vaše podnikání a rozhodování.
Možnost kombinovat různé výrobce střídačů pod jeden systém/FVE
Pokud chcete rozšířit svou FVE, můžeme řídit různé typy střídačů, což poskytuje flexibilitu a usnadňuje modernizaci vašeho systému. Tím zajišťujeme, že vaše FVE bude efektivně fungovat i při použití technologií od různých výrobců.
Možnost kombinovat různé zdroje pod jeden systém ovládání
Naše řešení RTU umožňuje napojení a řízení dalších výrobních zdrojů a spotřebičů, jako jsou například kogenerační jednotky či baterie. Tím přinášíme do vaší energetiky flexibilitu a zvýšení efektivity, přizpůsobené vašim potřebám a situaci na trhu s energiemi. Naše technologie je také plně kompatibilní a splňuje všechny standardy pro napojení do Služeb Výkonové Rovnováhy (SVR), což zajišťuje spolehlivý a efektivní provoz vašeho energetického systému.
Na základě aktuální výroby a ceny el. energie spouštění různé zátěže/odběru
Naše řešení umožňuje automatické spouštění různých zátěží a odběrů na základě aktuální výroby a spotové ceny elektrické energie. Tento systém optimalizuje spotřebu a výrobu vaší energie, aby odpovídala výrobní kapacitě vaší fotovoltaické elektrárny nebo kogenerační jednotky. Tímto způsobem můžete efektivněji využívat svou vyrobenou energii a tím maximalizovat ekonomický efekt vaší energetiky.
Podpora komunitní energetiky
Naše řešení umožňuje efektivní řízení výroby a spotřeby v rámci komunitní energetiky. Vyrobenou elektřinu na jednom místě lze spotřebovat podle potřeby na jiném místě. Tato funkčnost přináší flexibilitu a efektivitu do správy energetických zdrojů v komunitách, optimalizuje využití dostupné energie a maximalizuje energetickou efektivitu.
Novinky ze světa dispečerského řízení
Proč zvolit dispečerské řízení od Volteonu
Bezpečnost
Certifikované řešení na funkčnost a kybernetickou bezpečnost autoritami jako VUT Brno. Získaná data o výrobě, zůstávají uložena v jednotce.
Flexibilita
Umíme připojit i další výrobny elektrické energie jako např. bateriové střídače nebo rotační stroje (motorgenerátory).
Rychlost dodání
Umíme dodat již za 4 týdny!
Atraktivní cena
Dispečerské řízení včetně FVE na klíč nabízíme
ve skvělém poměru cena/výkon.
Tým expertů
Řešení vyvíjí a implementují naši experti s mnohaletými zkušenostmi v oblasti automatizace a programování průmyslových a energetických systémů.
Pojďme vše nejprve
nezávazně probrat
Rádi vám poradíme ohledně problematiky dispečerského řízení.
Chcete se stát naším partnerem? Stačí nám jen dát vědět. Kontaktujte nás.
Nejnovější projekty
Co je dispečerské řízení
Dispečerské řízení je proces, při kterém distribuční společnosti vzdáleně monitorují a regulují fotovoltaické elektrárny. Toto je nezbytné pro minimalizaci ztrát a zajištění efektivnosti a stability distribuční sítě.
Zároveň je dispečerské řízení, podle energetického zákona č. 211/2011 Sb, povinný pro všechny fotovoltaické elektrárny s výkonem nad 100 kWp .
Výrobna, která není vybavena tímto řízením je z pohledu distributora sítě nepřipojitelná, pokud již byla připojena, tak je neprovozuschopná a bude následně distributorem odpojena.
Komponenty dispečerského řízení na straně výrobny
- Řídící jednotka: Poskytuje distribučním společnostem základní informace o provozu elektrárny a měření dodávky energie. Informace zahrnují data jako jsou výrobní hodnoty, stav zařízení a mnoho dalších. Řídící jednotka se instaluje do rozvaděče, který obsahuje LTE modem pro komunikaci s distributorem, vzdálenou terminálovou jednotku (RTU), která sbírá naměřená data a přijímá povely z dispečinku provozovatele sítě.
- Dálkové ovládání výkonu FVE: Základní vlastností RTU jednotky je vzdáleně regulovat činný výkon (P) fotovoltaické elektrárny ve čtyřech úrovních, a to 0 %, 30 %, 60 % a 100 %. Další funkcí, je-li vyžadována distributorem, je regulace tzv. jalového výkonu (Q) v rozmezí 0.95L, 0.97L, 1.00, 0.97C a 0.95C. Tyto funkce jsou klíčové pro stabilizaci napětí v distribuční soustavě a zamezují negativnímu ovlivňování kvality elektřiny.
Požadavky dispečerského řízení na výrobny
- Poskytnout dispečinku, provozovatele distribuční sítě základní informace o aktuální stavu fotovoltaické elektrárny, a měřit P/Q/U/I a vykonávat povely z dispečinku.
- Použít LTE modem, který zajistí komunikaci s distributorem po protokolu IEC 60870-5-101 nebo 104 a zároveň splňuje požadavky na kybernetickou bezpečnost
- Umožnit dálkově ovládání činného a jalového výkonu fotovoltaické elektrárny. Činný výkon (P) u fotovoltaických elektráren se reguluje ve čtyřech úrovních - 0%, 30%, 60%, 100%. Regulace jalového výkonu (Q), je-li vyžadována, se provádí v rozmezí 0.95L, 0.97L, 1.00, 0.97C a 0.95C.
- V případě výpadku napájení 230V, přepnout napájení důležitých částí na záložní napájení.
- Měření venkovní teploty, rychlosti větru a intenzity slunečního záření
